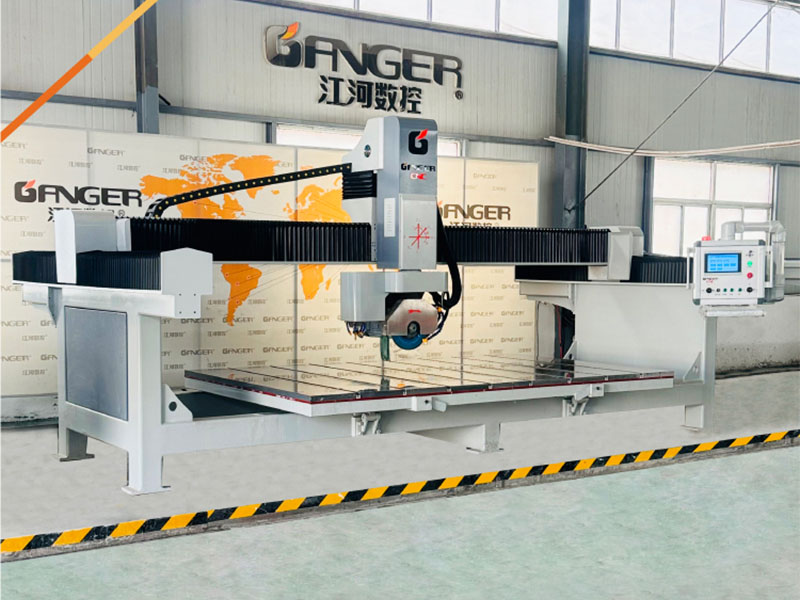

Machine de découpe à pont à 4 axes GQ-3220BM (4+1)

Machine de découpe à pont à 4 axes GQ-3220BM (4+1)
WhatsApp : +86 18865917946
Téléphone : +86 18865917946
E-mail : sh@gangercnc.com
Envoyer une demande

Affichage des fonctions


e1eb47c7efb9296d11882634bd58aa2e


Caractéristiques de la machine


1. XYZC à quatre axes, rotation automatique de l’axe C de 0 à 135 degrés, coupe horizontale, verticale et en losange, ainsi que coupe d’onglet à 45°. Coupe par couches et coupe rectangulaire.

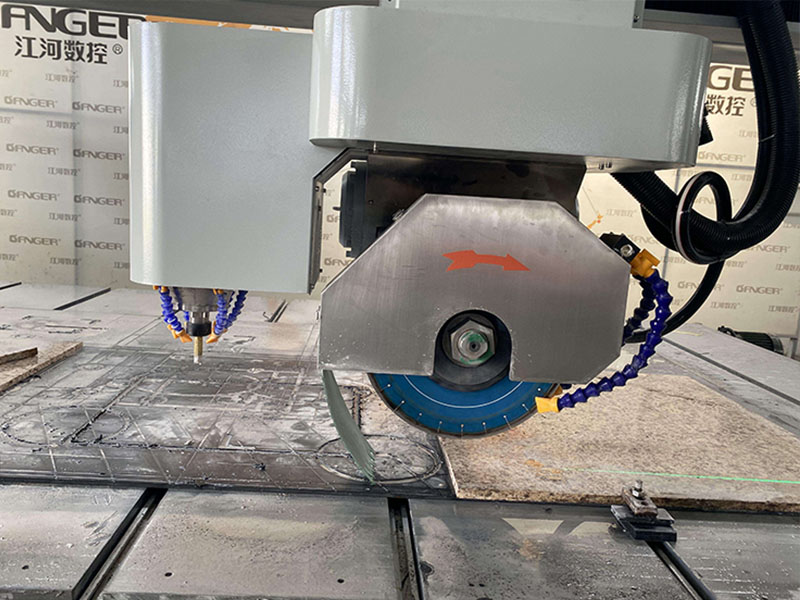

2. Avec une broche supplémentaire de 5,5 kW pour usiner les trous intérieurs (y compris les trous ronds et rectangulaires à angles arrondis).

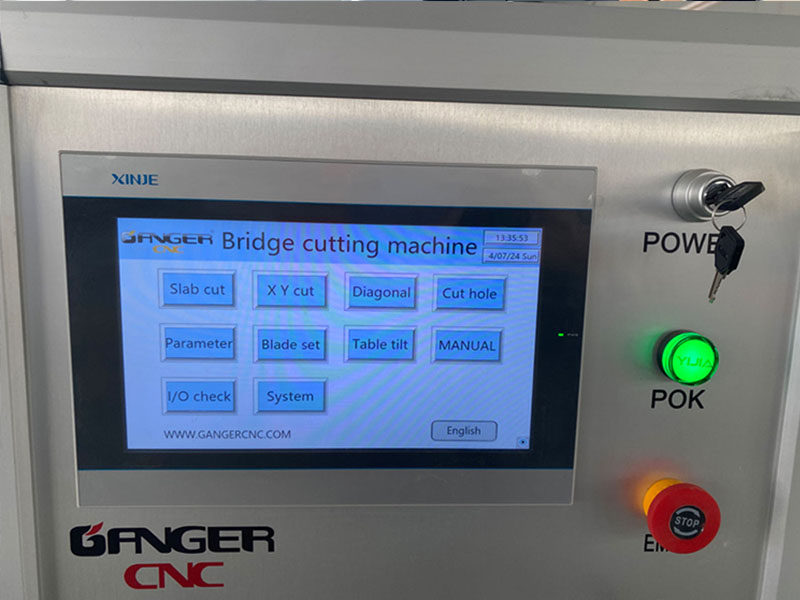

3. Système de commande PLC : saisie des paramètres de fonctionnement sur le panneau de commande, le processus de coupe étant automatisé et programmé.

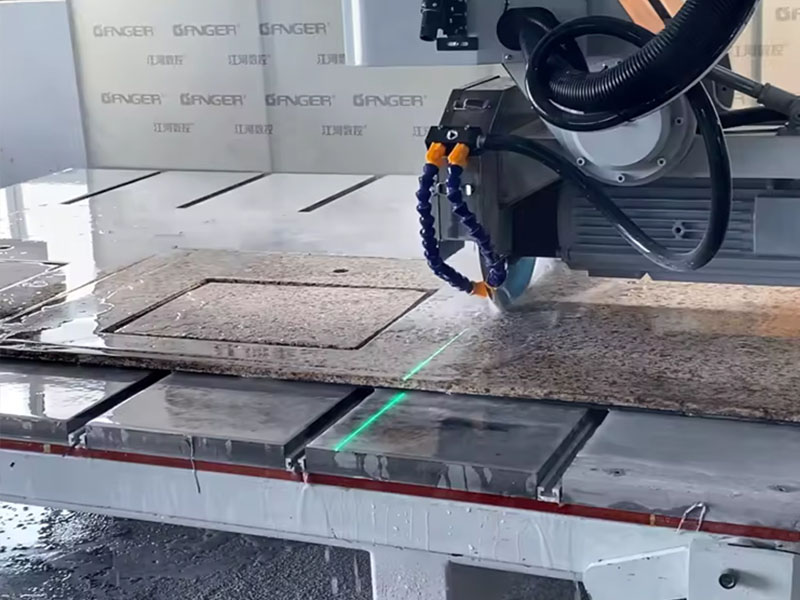

4. Utilisation de rayons infrarouges pour confirmer la position de la pièce.

5. La table s’incline à 85 degrés pour faciliter le chargement des dalles.

6. Corps de machine entièrement en acier garantissant une grande stabilité.

7. Stabilité de fonctionnement, haute précision et vitesse élevée.

8. Conception compacte et rationnelle, machine de petite taille, facile à manipuler et à déplacer.


Industries et matériaux applicables


Industries applicables : industrie des applications de la pierre frittée, industrie des matériaux de construction transformés, industrie des matériaux de décoration intérieure, pour la coupe du marbre, de la pierre artificielle, du quartz et d’autres matériaux.

Matériaux applicables : pierre frittée, plaque en céramique, quartz, marbre, etc.


Paramètres techniques


Modèle

GQ-3220BM

Dimensions de travail des axes XY/Z

3200*2000*200mm

Diamètre de la lame

350mm

Dimensions de la table de travail

3200×2000mm

Vitesse de rotation de la lame

3000~6000rpm

Puissance du moteur de la lame

11KW

Broche

5.5KW-18000RPM-ER25(2-16mm)

Puissance totale

25KW

Chanfreinage

45°

Angle de rotation de l’axe C

0°-135°

Angle d’inclinaison de la table

85°

Système de commande

GANGER

Poids brut

4500KGS

ClimatiseurFacultatif
Grille de pied quadrilléeFacultatif


GRATUIT

Analyse gratuite

du processus

365

Garantie gratuite

d'un an

24/7

Service en ligne

24/7

Formation gratuite

au logiciel

Guide d'installation

immédiate

Dépannage en ligne gratuit

Planification professionnelle

de l'atelier

Garantie gratuite

d'un an

Mises à niveau futures

des équipements

1.CONTRÔLE QUALITÉ

  • Des ingénieurs techniques professionnels inspectent le traitement afin de garantir la qualité des produits
  • Chaque machine fonctionne environ 24 heures et est testée pendant 8 heures avant la livraison afin de garantir son bon fonctionnement dans votre atelier



2.GARANTIE ET SERVICES APRÈS-VENTE

  • Formation gratuite disponible ici, en Chine, ou par vidéo de formation en ligne
  • Garantie de 12 mois en cas d'utilisation correcte et consultation gratuite à vie
  • Les pièces de rechange seront fournies gratuitement en cas de problème pendant la période de garantie
  • Les pièces consommables seront proposées au prix destiné aux agences lorsqu'un remplacement sera nécessaire



3.SERVICE OEM DISPONIBLE

  • Dimensions de travail XYZ personnalisées selon vos exigences
  • Principales pièces de rechange : moteur, système et variateur, au choix
  • Marque et peinture de la machine personnalisées (agence disponible ou MOQ de 10 ensembles)



4.LIVRAISON

  • Modèle standard : 10 à 20 jours ouvrés
  • Modèles personnalisés : un calendrier de livraison raisonnable sera proposé après une évaluation complète de tous les facteurs.



5.CONDITIONS DE PAIEMENT

  • T/T à l'avance
  • West union : disponible lorsque le montant est inférieur à 1000 $, les frais bancaires étant à la charge de l'acheteur
  • Le projet de LC doit être envoyé pour confirmation avant l'émission de la LC originale.
